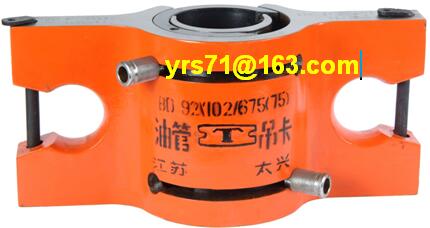

月牙吊卡
月牙吊卡，又称BD油管吊卡，用优质合金钢制造，全部热处理过，并经过严格的无损检测和载荷试验。用于1.9in~4½EU的油管，工作载荷有40吨、65吨和75吨，两耳孔符合API吊环，工作温度为零下20度以上。BD油管吊卡有单头和双头两种。常用吊卡规格为50×56，63×68，76×82，92×98，92×102，也可以上下孔径相同。
|
吊卡规格 |
油管规格
(in) |
吊卡上孔径
(mm) |
吊卡下孔径
(mm) |
额定载荷
Ton |
|
BD 1.9EU/(load) |
1.9EU |
55.95 |
50 |
40
65
75 |
|
BD 2⅜EU/( ) |
2⅜EU |
68.66 |
63 |
|
BD 2⅞EU/( ) |
2⅞EU |
81.36 |
75 |
|
BD 3½EU/( ) |
3½EU |
98.02 |
91 |
|
BD 4EU/(
) |
4EU |
110.72 |
104 |
|
BD 4½EU/( ) |
4½EU |
123.42 |
117 |
|
 |
CD油管吊卡
CD型油管吊卡用优质合金钢制造，全部热处理过，并经过严格的无损检测和载荷试验。用于1.9"至4½"的平台阶管柱，工作载荷从150吨到250吨，两耳孔符合API吊环，工作温度为零下20度以上。零下45度使用的吊卡需专门生产。CD型油管吊卡可以根据要求配备磁性安全销。
|
油管规格
(in) |
油管外径
(mm) |
不加厚油管 |
外加厚油管 |
额定载荷
Ton |
|
吊卡孔径
(mm) |
吊卡上孔径 |
吊卡下孔径 |
|
1.9 |
48.26 |
50.39
(50) |
55.96
(56) |
50 |
150
250 |
|
2⅜ |
60.33 |
62.31
(63) |
68.66
(69) |
62 |
|
2⅞ |
73.03 |
75.05
(75) |
81.36
(82) |
75 |
|
3½ |
88.90 |
90.88
(91) |
98.02
(98) |
91 |
|
4 |
101.60 |
103.58
(104) |
110.72
(111) |
104 |
|
4½ |
114.30 |
116.66
(117) |
123.42
(123) |
117 |
|
 |

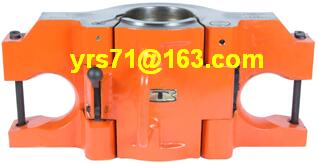

TA对开式油管吊卡
TA油管吊卡，用优质合金钢制造，全部热处理过，并经过严格的无损检测和载荷试验。用于2⅜~4½EU油管，工作载荷有100吨，125吨和150吨，两耳孔符合API吊环，工作温度为零下20度以上。零下45度使用的吊卡需专门生产。
|
吊卡规格 |
油管规格
(in) |
吊卡上孔径
(mm) |
吊卡下孔径
(mm) |
额定载荷
Ton |
|
DD 2⅜/(load) |
2⅜ |
62.31 |
62.31 |
100
125
150
250 |
|
DD 2⅜EU/( ) |
2⅜EU |
68.66 |
68.66 |
|
DD 2⅞/(
) |
2⅞ |
75.01 |
75.01 |
|
DD 2⅞EU/( ) |
2⅞EU |
81.36 |
81.36 |
|
DD 3½/(
) |
3½ |
90.88 |
90.88 |
|
DD 3½EU/( ) |
3½EU |
98.02 |
98.02 |
|
DD 4/(
) |
4 |
103.58 |
103.58 |
|
DD 4EU/(
) |
4EU |
110.72 |
110.72 |
|
DD 4½/( ) |
4½ |
116.66 |
116.66 |
|
DD 4½EU/(
) |
4½EU |
123.42 |
123.42 |
|
 |
DD对开式油管吊卡
DD油管吊卡，用优质合金钢制造，全部热处理过，并经过严格的无损检测和载荷试验。用
于2⅜~4½EU的油管，工作载荷有125吨，两耳孔符合API吊环，工作温度为零下20度以上。零下45度使用的吊卡需专门生产。
|
吊卡规格 |
油管规格
(in) |
吊卡上孔径
(mm) |
吊卡下孔径
(mm) |
额定载荷
Ton |
|
DD 2⅜/(load) |
2⅜ |
62.31 |
62.31 |
125
250 |
|
DD 2⅜EU/( ) |
2⅜EU |
68.66 |
68.66 |
|
DD 2⅞/(
) |
2⅞ |
75.01 |
75.01 |
|
DD 2⅞EU/( ) |
2⅞EU |
81.36 |
81.36 |
|
DD 3½/(
) |
3½ |
90.88 |
90.88 |
|
DD 3½EU/( ) |
3½EU |
98.02 |
98.02 |
|
DD 4/(
) |
4 |
103.58 |
103.58 |
|
DD 4EU/(
) |
4EU |
110.72 |
110.72 |
|
DD 4½/( ) |
4½ |
116.66 |
116.66 |
|
DD 4½EU/(
) |
4½EU |
123.42 |
123.42 |
|
 |
BDA对开式油管吊卡
BDA油管吊卡，用优质合金钢制造，全部热处理过，并经过严格的无损检测和载荷试验。用于2⅜~3½EU油管，工作载荷有65吨，两耳孔符合API吊环，工作温度为零下20度以上。零下45度使用的吊卡需专门生产。
|
吊卡规格 |
油管规格
(in) |
吊卡上孔径
(mm) |
吊卡下孔径
(mm) |
额定载荷
Ton |
|
DD 2⅜/(load) |
2⅜ |
62.31 |
62.31 |
65
100 |
|
DD 2⅜EU/( ) |
2⅜EU |
68.66 |
68.66 |
|
DD 2⅞/( ) |
2⅞ |
75.01 |
75.01 |
|
DD 2⅞EU/( ) |
2⅞EU |
81.36 |
81.36 |
|
DD 3½/(
) |
3½ |
90.88 |
90.88 |
|
DD 3½EU/( ) |
3½EU |
98.02 |
98.02 |
|
 |
|
